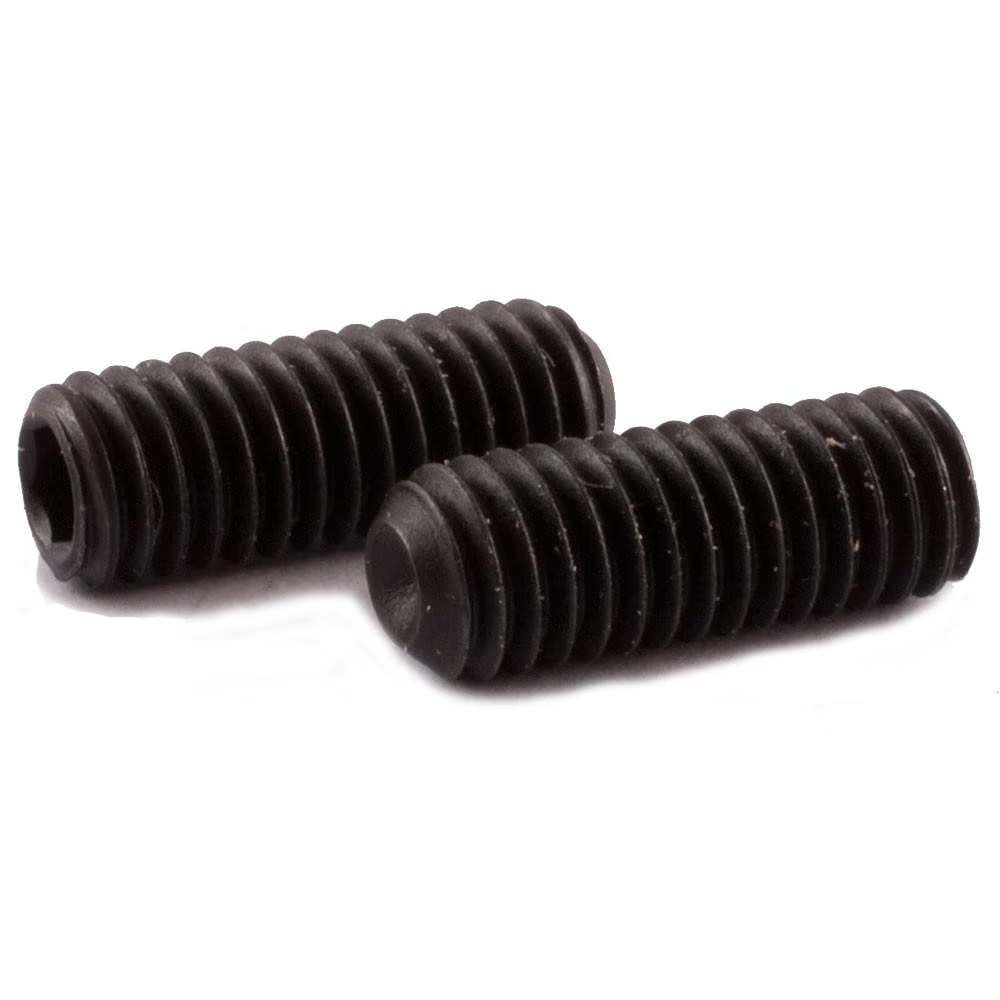

Винты установочные DIN 916 ISO 4029 с внутренним шестигранником с засверленным концом
Винты установочные с внутренним шестигранником и засверленным концом DIN 916 (винты стопорные). Аналоги стандартов: ISO 4029, ГОСТ Р ИСО 4029-2013, ГОСТ 28964-91.
DIN 916 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Диаметр резьбы от М1.6 до М24, длина от 2 до 100 мм.
- Метрическая резьба с крупным и мелким шагом.
- Класс твёрдости для стальных винтов: 45H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 916
| Размеры | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
| dk DIN/ISO | 4 | 5 | 6/6.72 | 8/8.96 | 10/11.2 | 12/13.44 | 16/17.92 |
| kmax. DIN/ISO | 1.2 | 1.55 | 1.7/1.86 | 2.3/2.48 | 2.8/3.1 | 3.3/3.72 | 4.4/4.96 |
| s | 1.3/1.5 | 1.5 | 2 | 2.5 | 3 | 4 | 5 |
| a | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| bmin DIN/ISO | - | - | 12/18 | 14/20 | 16/22 | 18/24 | 22/28 |
| Размеры | M10 | M12 | M14 | M16 | M20 | M22 | M24 |
| dk DIN/ISO | 20/22.4 | 24/26.8 | 27/30.8 | 30/33.6 | 36/40.32 | 36 | 39 |
| kmax. DIN/ISO | 5.5/6.2 | 6.5/7.44 | 7/8.4 | 7.5/8.8 | 8.5/10.16 | 13.1 | 14 |
| s | 6 | 8 | 10 | 10 | 12 | 14 | 14 |
| a | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
| bmin DIN/ISO | 26/32 | 30/36 | 34/40 | 38/44 | 46/52 | 50 | 54 |
