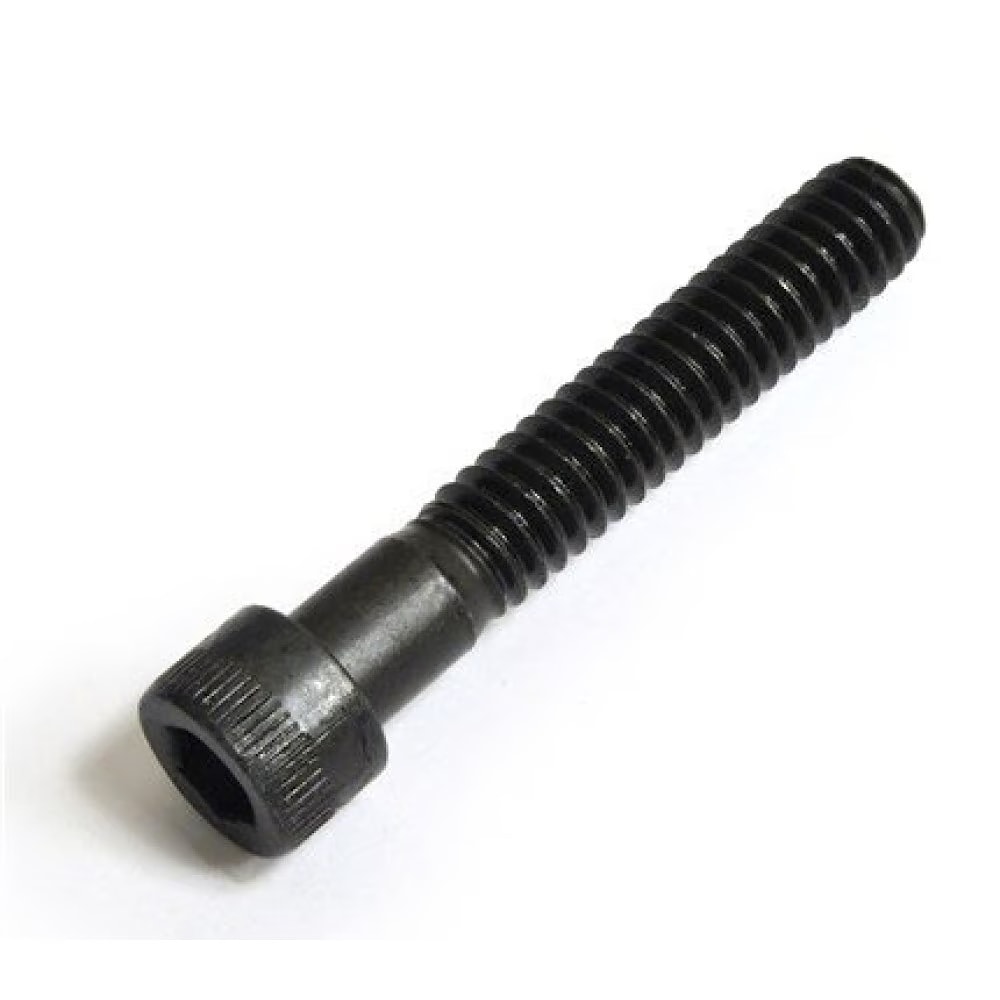

Винты DIN 912 с цилиндрической головкой и внутренним шестигранником
Винты высокопрочные с цилиндрической головкой и внутренним шестигранником DIN 912 (винты высокопрочные с цилиндрической головкой и внутренним шестигранником или приводом TORX, с полной или неполной метрической резьбой). Аналоги стандартов: ISO 4762, ISO 12474, ISO 14579, ГОСТ Р ИСО 4762-2012, ГОСТ Р ИСО 12474-2012, ГОСТ Р ИСО 14579-2009, ГОСТ 11738-84.
DIN 912 активно применяются как в различных сферах машиностроения, автомобилестроения и приборостроения, так и при сборке и изготовлении мебели, а также в строительных отраслях совместно с гайками, шайбами соответствующих размеров и др. Внутренний шестигранник значительно облегчает монтаж, для затягивания винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911. В производстве мебели такие винты применяются из-за эстетичности соединений и удобства монтажа.
- Диаметр резьбы от М3 до М56, длина от 4 до 600 мм.
- Метрическая резьба с крупным и мелким шагом, дюймовая резьба по стандартам UNC и UNF.
- Классы прочности для стальных винтов: 8.8, 10.9, 12.9.
- Классы прочности для винтов из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья, жёлтое пассивирование.
Винты с цилиндрической головкой DIN 912 выпускаются в ряде модификаций:
- метрическая резьба (аналог ISO 4762);
- резьба метрическая, мелкий шаг (аналог ISO 12474);
- полная резьба (аналог ISO 4762);
- привод TORX (аналог ISO 14579);
- резьба дюймовая UNC;
- резьба дюймовая UNF
Размерный ряд винтов DIN 912
Дюймовая резьба:
| Размеры | #2 | #4 | #5 | #6 | #8 | #10 | 1/4 | 5/16 | 3/8 | 1/2 | 5/8 | 7/8 | 1 | 1 1/4 | 1 1/2 |
| d | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.3125 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| dk | 0.140 | 0.183 | 0.205 | 0.226 | 0.270 | 0.312 | 0.375 | 0.469 | 0.562 | 0.750 | 0.938 | 1.312 | 1.500 | 1.875 | 2.250 |
| k | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.312 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| s | 5/64 | 3/32 | 3/32 | 7/64 | 9/64 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 | 3/4 | 3/4 | 7/8 | 1 |
| b | 0.62 | 0.75 | 0.75 | 0.75 | 0.88 | 0.88 | 1.00 | 1.12 | 1.25 | 1.50 | 1.75 | 2.25 | 2.50 | 3.12 | 3.75 |
