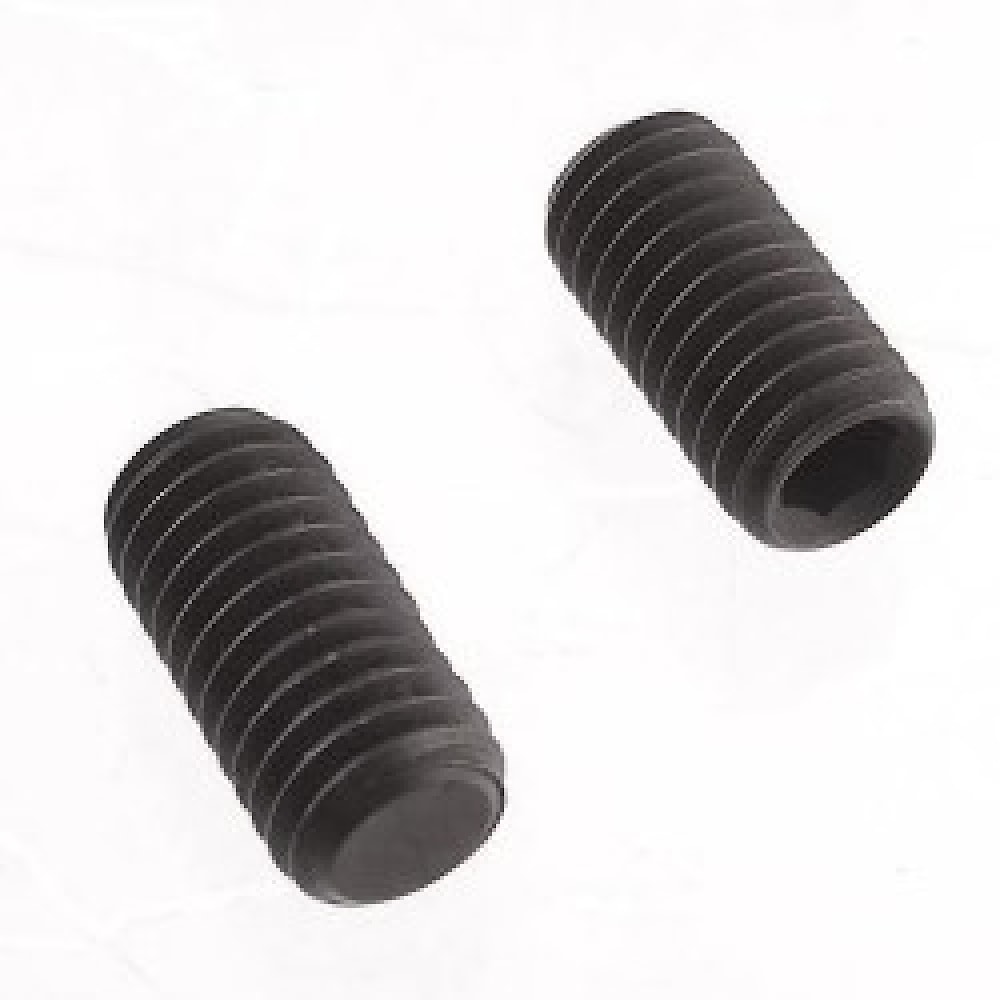

Винты установочные DIN 913 ISO 4026 с внутренним шестигранником с плоским концом
Винты установочные с внутренним шестигранником и плоским концом DIN 913 (винты стопорные). Аналоги стандартов: ISO 4026, ГОСТ Р ИСО 4026-2013, ГОСТ 11074-93.
DIN 913 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходим шестигранный ключ по ГОСТ 11737-93/ISO 2936/DIN 911.
- Диаметр резьбы от М1.4 до М24, длина от 2 до 100 мм.
- Метрическая резьба с крупным и мелким шагом.
- Класс твёрдости для стальных винтов: 45H.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 913
Дюймовая резьба:
| Размеры | #2 | #4 | #5 | #6 | #8 | #10 | 1/4 | 5/16 | 3/8 | 1/2 | 5/8 | 7/8 | 1 | 1 1/4 | 1 1/2 |
| d | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.3125 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| dk | 0.140 | 0.183 | 0.205 | 0.226 | 0.270 | 0.312 | 0.375 | 0.469 | 0.562 | 0.750 | 0.938 | 1.312 | 1.500 | 1.875 | 2.250 |
| k | 0.086 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.312 | 0.375 | 0.500 | 0.625 | 0.875 | 1.000 | 1.250 | 1.500 |
| s | 5/64 | 3/32 | 3/32 | 7/64 | 9/64 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 | 3/4 | 3/4 | 7/8 | 1 |
| b | 0.62 | 0.75 | 0.75 | 0.75 | 0.88 | 0.88 | 1.00 | 1.12 | 1.25 | 1.50 | 1.75 | 2.25 | 2.50 | 3.12 | 3.75 |
