Шплинт DIN 94 ISO 1234

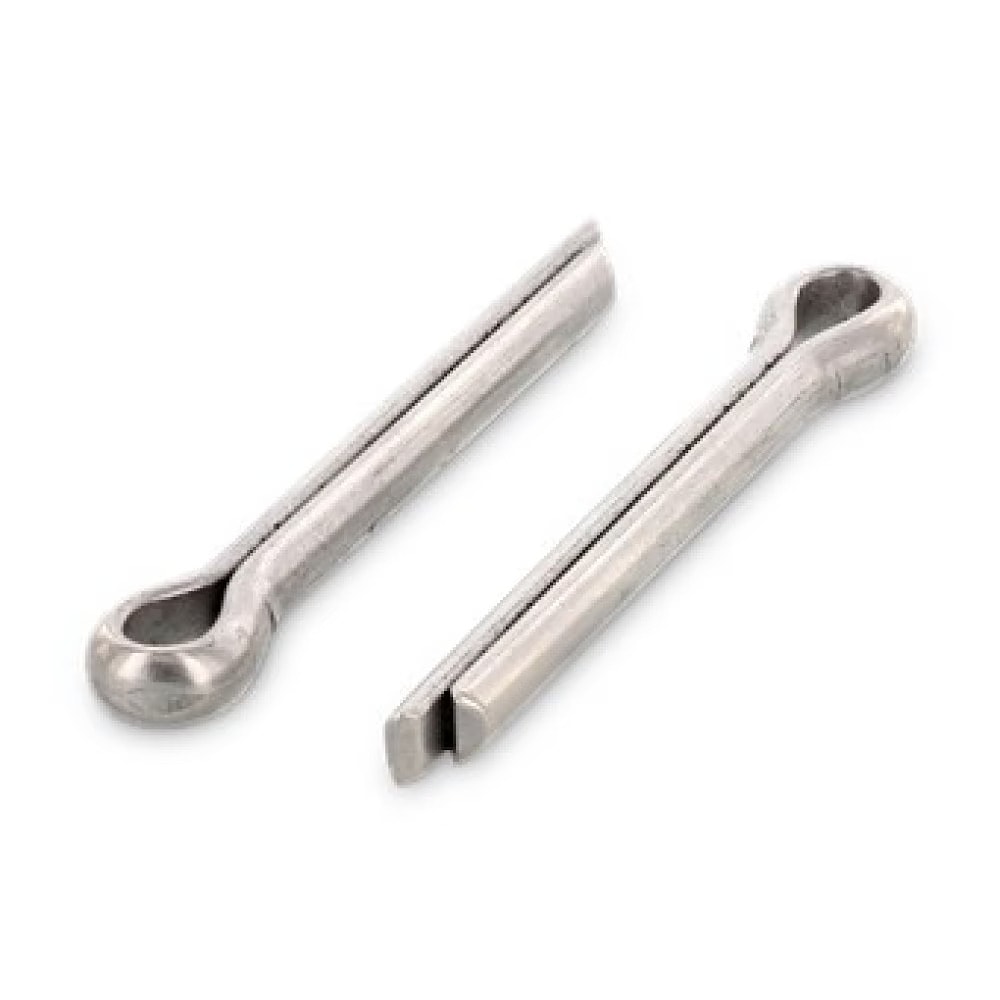

Шплинты DIN 94 (шплинт разводной, чека). Аналоги стандартов: ISO 1234, ГОСТ 397-79.
DIN 94 являются стопорным элементом и применяются в различных сферах машиностроения и автомобилестроения для фиксации корончатых гаек DIN 935, DIN 937 и DIN 979 на болтах с отверстием под шплинт, а также деталей и шайб на гладких штифтах DIN 1444 соответствующих размеров и др. Для монтажа шплинта необходимо отогнуть его концы в разные стороны, чтобы предотвратить его выпадение из отверстия.
- Диаметр отверстия от 1 до 16 мм. Длина от 6 до 250 мм.
- Номинальный диаметр шплинта равняется диаметру отверстия, в которое он устанавливается.
- Номинальная длина шплинта — это длина короткого прямого кончика, без учёта кольца (ушка).
- Варианты материалов: сталь, сталь коррозионностойкая, медь, латунь.
- Варианты покрытий: гальваническое цинкование.
Размерный ряд шплинтов DIN 94
| Размеры | 1 | 1.2 | 1.6 | 2 | 2.5 | 3.2 | 4 |
| a min. | 0.8 | 1.25 | 1.25 | 1.25 | 1.25 | 1.6 | 2 |
| b | 3 | 3 | 3.2 | 4 | 5 | 6.4 | 8 |
| c max. | 1.8 | 2 | 2.8 | 3.6 | 4.6 | 5.8 | 7.4 |
| для отв. Ø | 1 | 1.2 | 1.6 | 2 | 2.5 | 3.2 | 4 |
| для болтов Ø | 3.5 - 4.5 | 4.5 - 5.5 | 5.5 - 7 | 7 - 9 | 9 - 11 | 11 - 14 | 14 - 20 |
| для штифтов Ø | 3 - 4 | 4 - 5 | 5 - 6 | 6 - 8 | 8 - 9 | 9 - 12 | 12 - 17 |
| Размеры | 5 | 5.5 | 6.3 | 8 | 10 | 13 | 16 |
| a min. | 2 | 2 | 2 | 2 | 3.2 | 3.2 | 3.2 |
| b | 10 | 12.6 | 12.6 | 16 | 20 | 26 | 32 |
| c max. | 9.2 | 11 | 11.8 | 15 | 19 | 24.8 | 30.8 |
| для отв. Ø | 5 | 5.5 | 6.3 | 8 | 10 | 13 | 16 |
| для болтов Ø | 20 - 27 | 21 - 27 | 27 - 39 | 39 - 56 | 56 - 80 | 80 - 120 | 120 - 170 |
| для штифтов Ø | 17 - 23 | 18 - 23 | 23 - 29 | 29 - 44 | 44 - 69 | 69 - 110 | 110 - 160 |
