Шплинты (штифты) быстросъемные DIN 11023 с кольцом

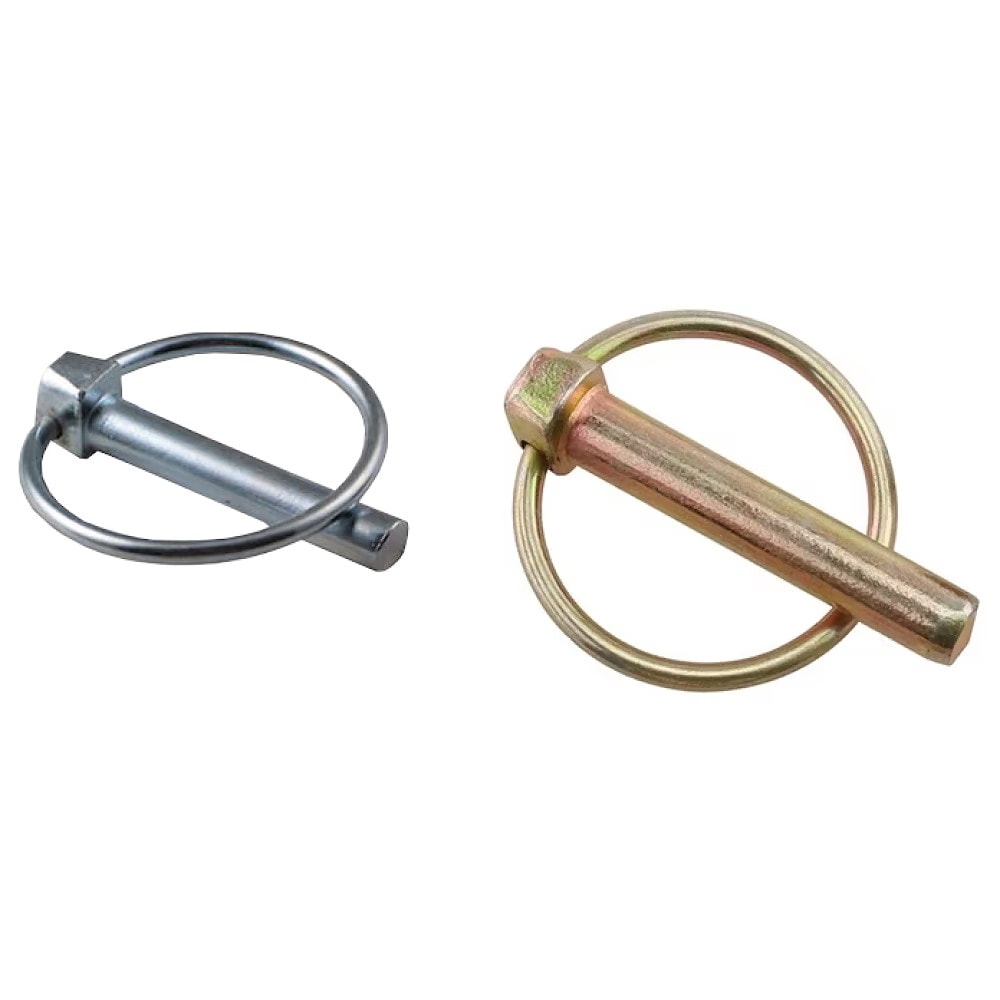

Шплинты быстросъёмные с кольцом DIN 11023 (палец стопорный, чека).
DIN 11023 являются стопорным элементом и применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей на гладких валах с отверстием совместно с деталями соответствующих размеров и др. Шплинт с кольцом вставляется в сквозное отверстие на валу. Разъёмное кольцо охватывает вал и защёлкивается в держателе на пальце, кольцо при этом не даст выпасть пальцу из отверстия.
- Диаметр отверстия от 4,5 до 17 мм. Диаметр вала до 45 мм.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.

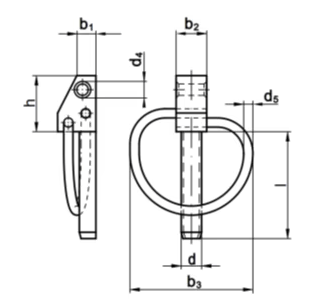

Размерный ряд шплинтов DIN 11023
| Размеры | 4.5 | 5 | 6 | 8 | 10 | 12 | 12 | 17 |
| l | 42 | 32 | 42 | 42 | 45 | 45 | 55 | 60 |
| b1 max | 5 | 11.5 | 14 | 15 | 15 | 15 | 15 | 21 |
| b2 max | 5 | 7 | 8 | 9 | 12 | 14 | 14 | 20 |
| b3 max | 50 | 36 | 52 | 52 | 52 | 52 | 60 | 60 |
| h max | 8 | 18 | 22 | 22 | 22 | 22 | 22 | 29 |
| d4 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 4.5 | 6 |
| d5 min | 2.5 | 2.5 | 3.6 | 3.6 | 3.6 | 3.6 | 4 | 4 |
| Ø вала max | 32 | 25 | 32 | 32 | 32 | 32 | 45 | 45 |
| Ø отверстия | 4.5 | 5 | 6 | 8 | 10 | 12 | 12 | 17 |
