Шплинты пружинные игольчатые DIN 11024 (чека)
Шплинты пружинные игольчатые DIN 11024 (чека).
DIN 11024 являются стопорным элементом и применяются в различных сферах машиностроения и автомобилестроения для фиксации гаек и втулок на болтах с отверстием под шплинт, а также на гладких штифтах DIN 1444 соответствующих размеров и др. Прямой кончик шплинта вставляется в отверстие на штифте, изогнутый кончик фиксируется на штифте благодаря своей форме и упругости шплинта.
- Диаметр отверстия от 2,5 до 8 мм. Диаметр болта или штифта от 9 до 56 мм.
- Номинальная длина шплинта — это длина прямого кончика до середины кольца (ушка).
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Шплинты пружинные игольчатые DIN 11024 выпускаются в ряде модификаций:

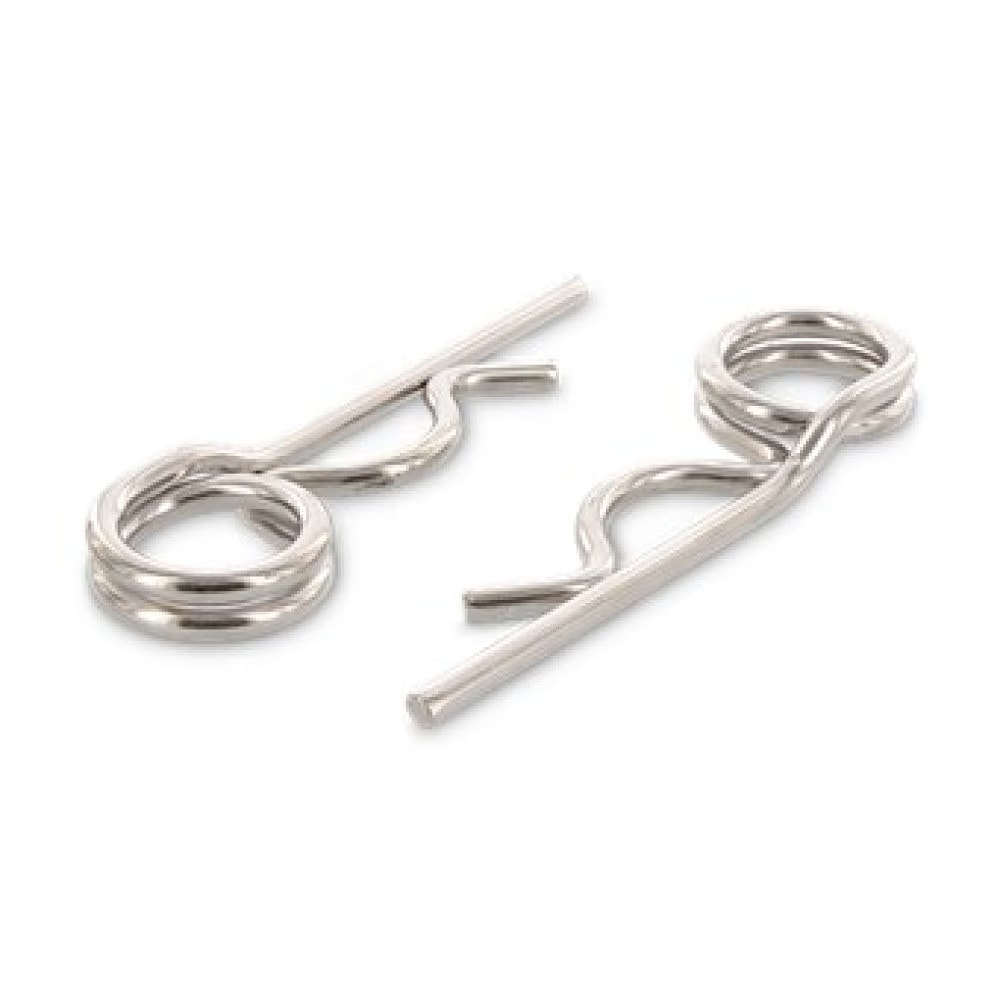

- форма D — с кольцом
- форма E — простой, без кольца
Размерный ряд шплинтов DIN 11024
| Размеры | 2.5 | 3.2 | 4 | 5 | 6.3 | 7 | 8 |
| d | 2.25 | 2.8 | 3.6 | 4.5 | 5.6 | 6.3 | 7 |
| d4 | 20 | 20 | 20 | 25 | 25 | 30 | 30 |
| l1 | 42 | 48 | 64 | 80 | 97 | 125 | 150 |
| l2 | 24 | 26 | 32 | 39 | 45 | 56 | 63 |
| h | 2.5 | 3 | 4.5 | 7 | 9 | 12.5 | 17.5 |
| r1 | 5.6 | 7 | 10 | 13 | 17 | 22.5 | 28 |
| для вала Ø | 9 - 11.2 | 11.2 - 14 | 14 - 20 | 20 - 26 | 26 - 34 | 34 - 45 | 45 - 56 |
