Винт воротковый DIN 6306
Зажимной винт DIN 6306 представляет собой сборочный узел, состоящий из штока и перекидной рукоятки, расположенных перпендикулярно друг другу. Для предотвращения выпадения на концы перекладины надеваются пластиковые колпачки, а ее стопорение в заданном положении производится с помощью пружины, установленной в отверстии штока. Метрическая резьба, нарезанная по стержню, предназначена для перемещения винта в крепежном инструменте. Тяговая точка спроектирована таким образом, что деталь может фиксироваться двумя способами, в зависимости от конфигурации:
- Тип винта D – опорная сфера касается детали.
- Тип винта E – тяговая точка оснащается опорной пятой по DIN 6311.
Материалы:
- углеродистая сталь

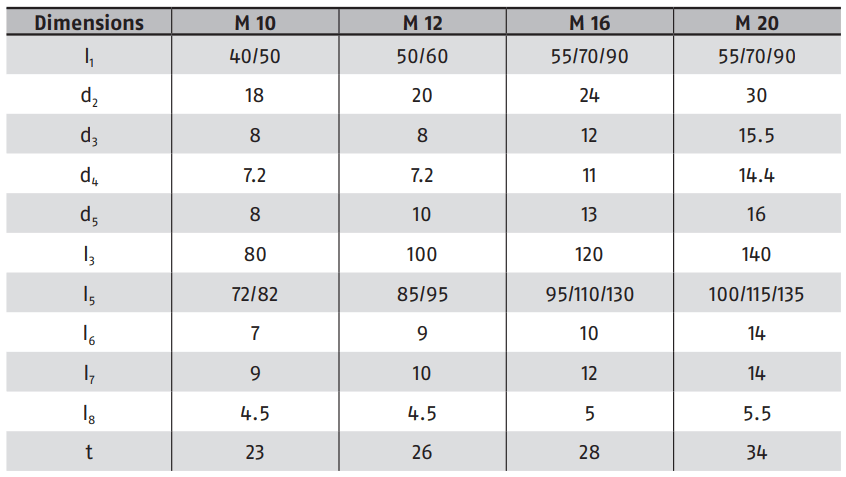

Размеры винтов DIN 6306 в мм
производитель
REYHER
