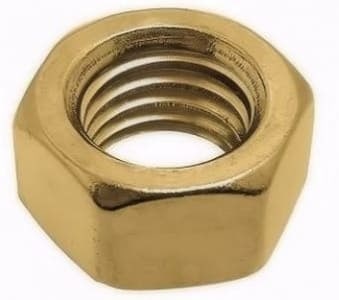

Гайки шестигранные DIN 934 ISO 4032
Гайки шестигранные с метрической и дюймовой резьбой DIN 934. Аналоги стандартов: ISO 4032, ISO 8673, ГОСТ ISO 4032-2014, ГОСТ ISO 8673-2014, ГОСТ 5915-70, ГОСТ 5927-70, ГОСТ 10605-94.
DIN 934 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
- Диаметр резьбы от М1 до М100.
- Метрическая резьба с крупным и мелким шагом, дюймовая резьба по стандартам UNC, UNF, BSW.
- Классы прочности для стальных гаек: 6, 8, 10, 12.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, медь, алюминий, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, цинковые хлопья, жёлтое пассивирование.
Гайки шестигранные DIN 934 выпускаются в ряде модификаций:
- метрическая резьба (аналог ISO 4032);
- метрическая резьба, мелкий шаг (аналог ISO 8673);
- метрическая резьба, левая (аналог ISO 4032);
- метрическая резьба, мелкий шаг, левая (аналог ISO 8673);
- дюймовая резьба UNC;
- дюймовая резьба UNF;
- дюймовая резьба BSW.
Размерный ряд гаек DIN 934
С метрической резьбой:
| Размеры | M1 | M1.2 | M1.4 | M1.6 | M1.7 | M2 | M2.3 | M2.5 |
| mISO/DIN | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 2 |
| SISO/DIN | 2.5 | 3 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5 |
| Размеры | M2.6 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 |
| mISO/DIN | 2 | 2.4 | 2.8 | 3.2 | 4.7/4 | 5.2/5 | 5.5 | 6.8/6.5 |
| SISO/DIN | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 |
| Размеры | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| mISO/DIN | 8.4/8 | 10.8/10 | 12.8/11 | 14.8/13 | 15.8/15 | 18/16 | 19.4/18 | 21.5/19 |
| SISO/DIN | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 | 34/32 | 36 |
| Размеры | M26 | M27 | M28 | M30 | M32 | M33 | M35 | M36 |
| mISO/DIN | 22 | 23.8/22 | 22 | 25.6/24 | 26 | 28.7/26 | 29 | 31/29 |
| SISO/DIN | 41 | 41 | 41 | 46 | 50 | 50 | 55 | 55 |
| Размеры | M38 | M39 | M40 | M42 | M45 | M48 | M50 | M52 |
| mISO/DIN | 31 | 33.4/31 | 31 | 34 | 36 | 38 | 38 | 42 |
| SISO/DIN | 60 | 60 | 60 | 65 | 70 | 75 | 75 | 80 |
| Размеры | M56 | M58 | M60 | M64 | M68 | M72 | M76 | M80 |
| mISO/DIN | 45 | 48 | 48 | 51 | 54 | 58 | 61 | 64 |
| SISO/DIN | 85 | 90 | 90 | 95 | 100 | 105 | 110 | 115 |
| Размеры | M85 | M90 | M95 | M100 | M105 | M110 | M120 |
| mISO/DIN | 68 | 72 | 75 | 80 | 82 | 88 | 95 |
| SISO/DIN | 120 | 130 | 135 | 145 | 150 | 155 | 175 |
С дюймовой резьбой:
| Размеры | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 1/2 | 1 3/4 |
| s | 7/16 | 1/2 | 9/16 | 11/16 | 3/4 | 7/8 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 11/16 | 1 7/8 | 2 1/4 | 2 5/8 |
| m | 0.226 | 0.273 | 0.337 | 0.385 | 0.448 | 0.496 | 0.559 | 0.665 | 0.776 | 0.887 | 0.999 | 1.094 | 1.317 | 1.540 |
