Гайки барашковые DIN 315
Гайки-барашки DIN 315 (гайки барашковые с прямоугольными лепестками — американская форма, или с округлыми лепестками — немецкая форма). Аналоги стандартов: ГОСТ 3032-76.
DIN 315 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами соответствующих размеров и др. Гайки-барашки DIN 315 применяются для часто разбираемых соединений с небольшими нагрузками и затягиваются вручную без ключа.
- Диаметр резьбы от М3 до М24.
- Метрическая резьба с крупным шагом.
- Классы прочности для стальных гаек: 5.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь / ковкий чугун, сталь коррозионностойкая, латунь.
- Варианты покрытий: гальваническое цинкование, никелирование.
Гайки-барашки DIN 315 выпускаются в ряде модификаций:
- с прямоугольными лепестками, американская форма;

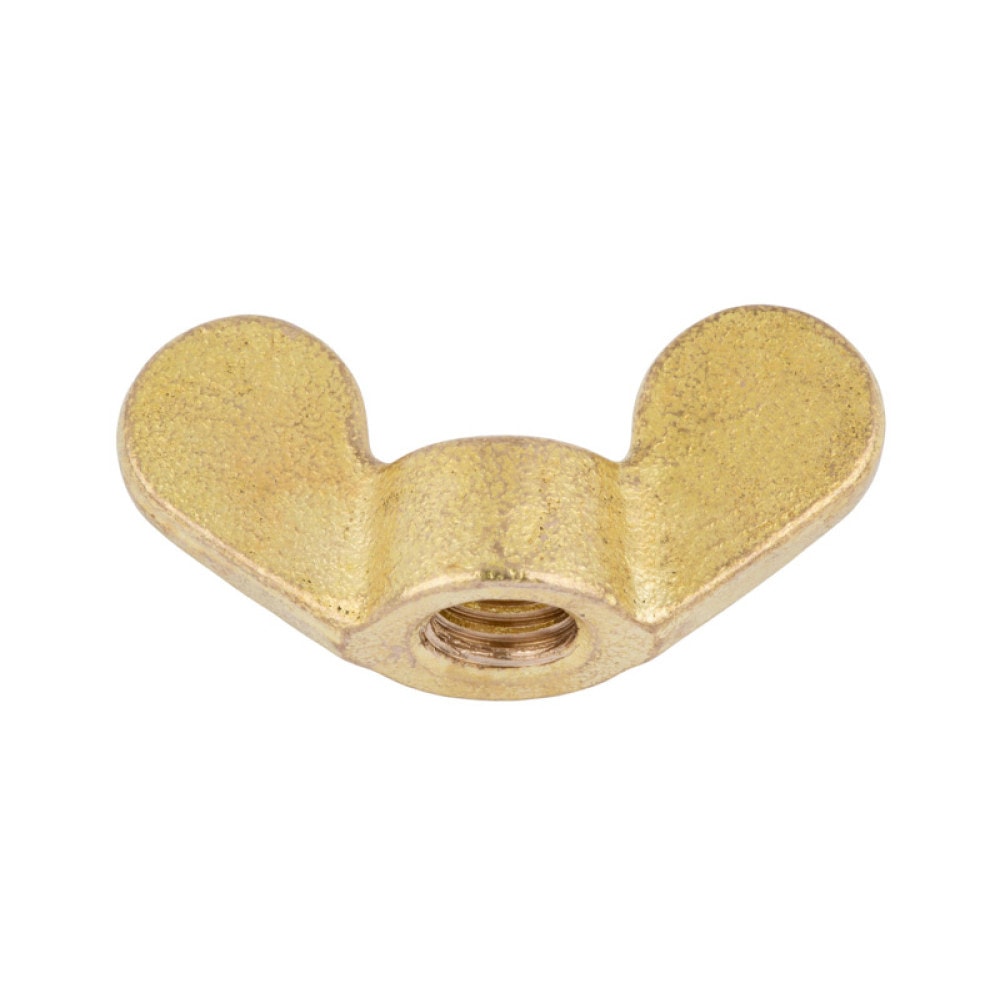

- с округлыми лепестками, немецкая форма.
Размерный ряд гаек DIN 315
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| e | 18.5 | 18.5 | 22 | 26.8 | 30.3 | 35.3 | 47.5 | 65 | 65 | 66.5 | 66.5 |
| h | 8.8 | 8.8 | 10.5 | 12.9 | 14.8 | 17.3 | 22.5 | 30.8 | 30.8 | 31.2 | 31.2 |
| m | 3 | 3 | 4 | 4.9 | 5.4 | 6.3 | 7.9 | 10.6 | 10.6 | 12.2 | 12.2 |
| d2 | 7.8 | 7.8 | 9.5 | 11.9 | 13.5 | 15.3 | 20.5 | 25 | 25 | 29.3 | 29.3 |
| Размеры | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 |
| e max | 19 | 20 | 26 | 33 | 39 | 51 | 65 | 63.5 | 73 | 90 | 110 |
| H max | 9.5 | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 32.3 | 37.5 | 46.5 | 56.5 |
| m max | 3.9 | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 12 | 17 | 21 | 25 |
| d2 max | 7 | 8 | 11 | 13 | 16 | 20 | 23 | 21.5 | 29 | 35 | 44 |
| d3 max | 6 | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | - | 23 | 29 | 37.5 |
