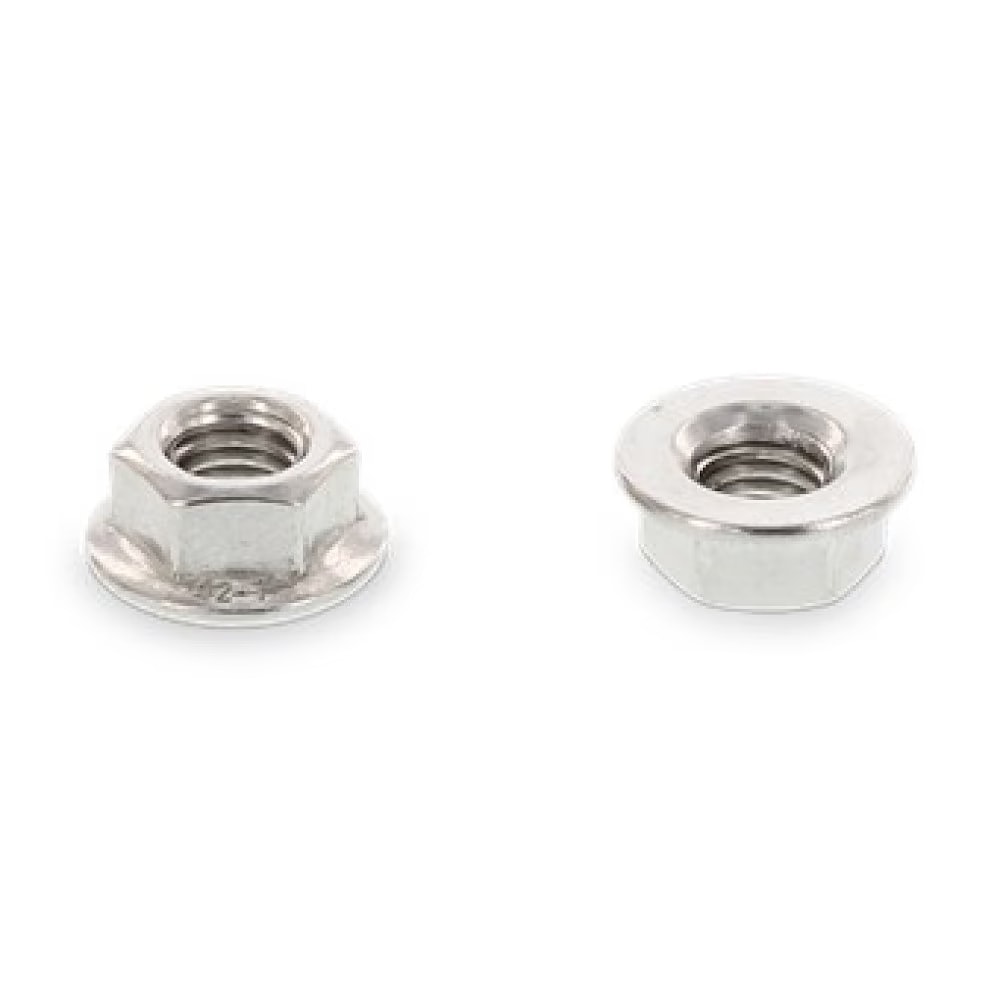

Гайки шестигранные DIN 6923 ISO 4161 c фланцем
Гайки шестигранные с фланцем DIN 6923 (гайки шестигранные с плоским фланцем, гайки шестигранные с плоским фланцем и насечками, гайки шестигранные с плоским фланцем и зубцами). Аналоги стандартов: ISO 4161, ГОСТ Р ИСО 4161-2013, ГОСТ Р 50592-93, EN 1661.
DIN 6923 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок. Плоский фланец на гайке позволяет не применять плоские шайбы, что упрощает монтаж резьбового соединения. Плоский фланец с насечками или зубцами используется в качестве стопорящего элемента, что позволяет отказаться от применения пружинных и зубчатых шайб.
- Диаметр резьбы от М4 до М20.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Гайки высокопрочные с классом прочности 10 применяются совместно с высокопрочными болтами 10.9.
- Варианты материалов: сталь, сталь коррозионностойкая.
- Варианты покрытий: гальваническое цинкование.
Гайки шестигранные DIN 6923 выпускаются в ряде модификаций:
- плоский фланец (аналог EN 1661);
- плоский фланец с насечками;
- плоский фланец с зубцами.
Размерный ряд гаек DIN 6923
Дюймовая резьба:
| Размеры | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 1/2 | 1 3/4 |
| s | 7/16 | 1/2 | 9/16 | 11/16 | 3/4 | 7/8 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 11/16 | 1 7/8 | 2 1/4 | 2 5/8 |
| m | 0.226 | 0.273 | 0.337 | 0.385 | 0.448 | 0.496 | 0.559 | 0.665 | 0.776 | 0.887 | 0.999 | 1.094 | 1.317 | 1.540 |
