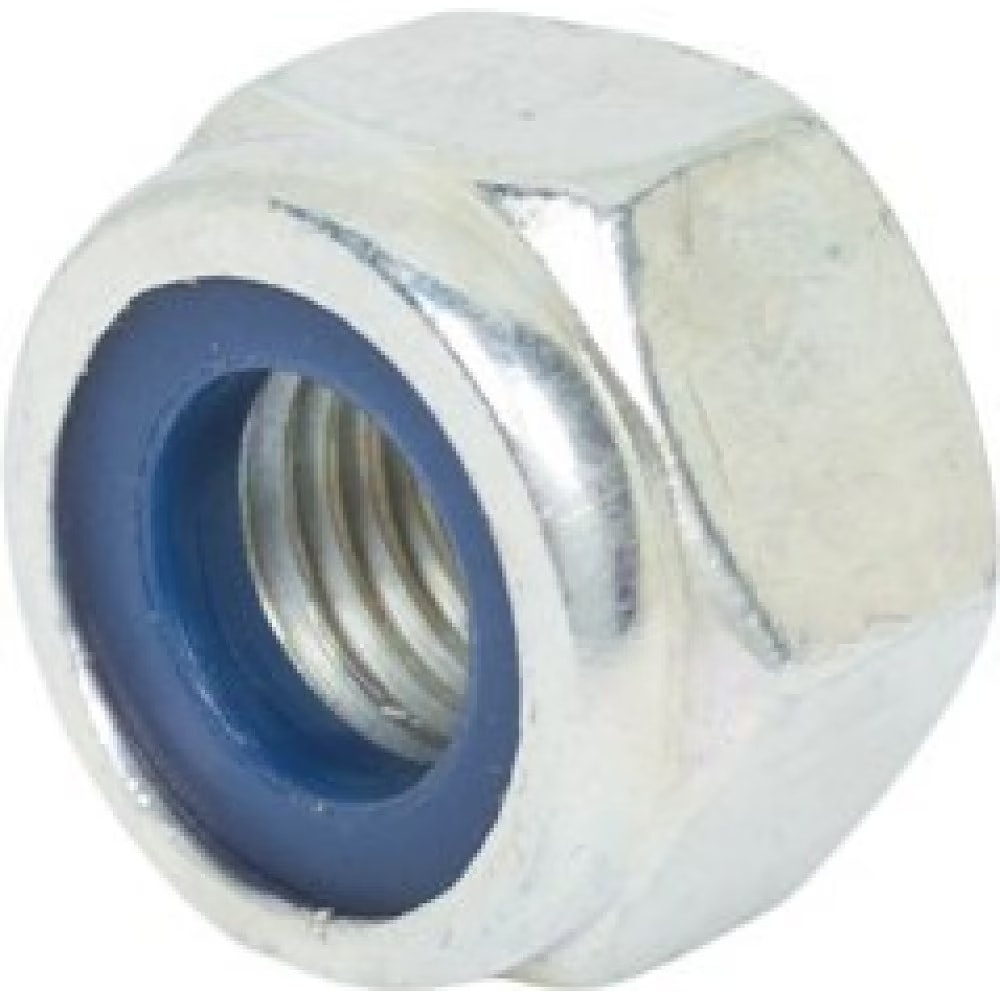

Гайки шестигранные самоконтрящиеся DIN 985 с нейлоновой вставкой
Гайки шестигранные самоконтрящиеся с метрической резьбой DIN 985 (гайки самоконтрящиеся с нейлоновой вставкой). Аналоги стандартов: ISO 10511, ISO 10512, ГОСТ ISO 10511-2016, ГОСТ ISO 10512-2016, ГОСТ Р 50273-92.
DIN 985 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых соединений совместно с болтами и шайбами соответствующих размеров и др. Монтаж гаек шестигранных осуществляется с помощью накидных, рожковых ключей или торцевых головок.
Нейлоновая вставка или кольцо является стопорящим элементом. При монтаже гайки на болт резьба болта деформирует нейлоновую вставку, что создаёт повышенное трение в резьбовой паре. Это позволяет применять гайку DIN 985 для защиты от самоотвинчивания в резьбовых узлах без использования дополнительных пружинных шайб. Температурный диапазон применения: -50 °С … +120 °С.
- Диаметр резьбы от М2.5 до М48.
- Метрическая резьба с крупным и мелким шагом.
- Классы прочности для стальных гаек: 8, 10.
- Классы прочности для гаек из нержавеющих и коррозионно-стойких сталей: А2-50, А2-70, А4-70, А4-80.
- Гайки высокопрочные с классами прочности 8 и 10 применяются совместно с высокопрочными болтами 8.8 и 10.9.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: гальваническое цинкование, цинковые хлопья.
Гайки шестигранные самоконтрящиеся DIN 985 выпускаются в ряде модификаций:
- метрическая резьба (аналог ISO 10511);
- метрическая резьба, мелкий шаг (аналог ISO 10512).
Размерный ряд гаек DIN 985
Дюймовая резьба:
| Размеры | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 1/2 | 1 3/4 |
| s | 7/16 | 1/2 | 9/16 | 11/16 | 3/4 | 7/8 | 15/16 | 1 1/8 | 1 5/16 | 1 1/2 | 1 11/16 | 1 7/8 | 2 1/4 | 2 5/8 |
| m | 0.226 | 0.273 | 0.337 | 0.385 | 0.448 | 0.496 | 0.559 | 0.665 | 0.776 | 0.887 | 0.999 | 1.094 | 1.317 | 1.540 |
