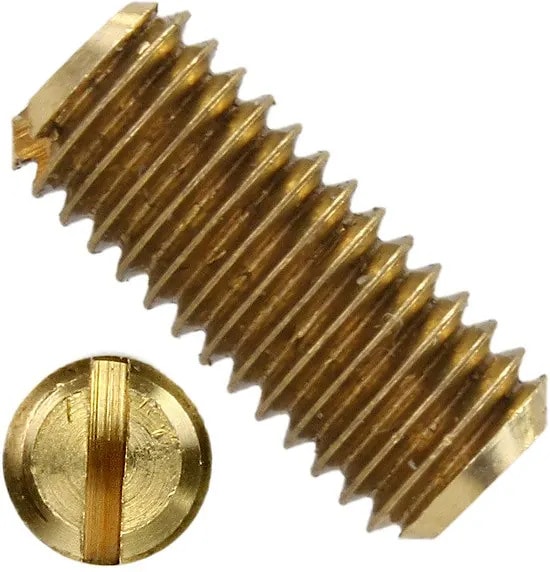

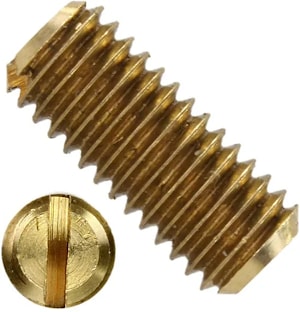

Винты установочные DIN 551 ISO 4766 с прямым шлицем и плоским концом
Винты установочные с прямым шлицем и плоским концом DIN 551 (винты стопорные). Аналоги стандартов: ISO 4766, ГОСТ 1477-93, ГОСТ Р ИСО 4766-2013.
DIN 551 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их от смещения совместно с гайками, шайбами соответствующих размеров и др. Винт установочный предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Винт не имеет головки, поэтому может быть полностью утоплен в отверстии. Для монтажа винта необходимы отвертки или биты с плоским шлицем.
- Диаметр резьбы от М1.6 до М12, длина от 2 до 80 мм.
- Метрическая резьба с крупным шагом.
- Класс твёрдости для стальных винтов: 14H.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь, полиамид.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование.
Размерный ряд винтов DIN 551
| Размеры | M1 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | M12 |
| n | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2 |
| t | 0.4 | 0.48 | 0.56 | 0.64 | 0.72 | 0.8 | 0.96 | 1.12 | 1.28 | 1.6 | 2 | 2.4 | 2.8 |
| dp | 0.5 | 0.7 | 0.8 | 1 | 1.5 | 2 | 2.2 | 2.5 | 3.5 | 4 | 5.5 | 7 | 8.5 |
Если вы хотите купить винты установочные DIN 551 ISO 4766 с прямым шлицем и плоским концом , вы можете:
Ещё из раздела Винты латунные

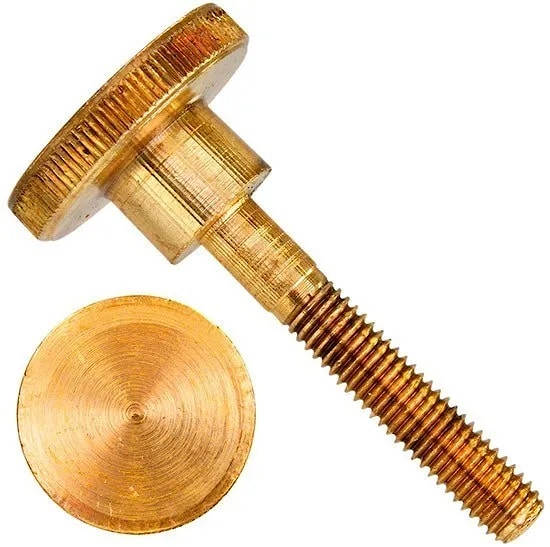

Винты высокопрочные с накатанной головкой DIN 464 (винты с накаткой, винты нажимные). Аналоги стандартов: ГОСТ 21331-75. DIN 464 активно применяются в различных сферах машиностроения, приборостроения и в мебельном производстве для создания ...
Винты высокопрочные с низкой цилиндрической головкой с полной и неполной резьбой DIN 84. Аналоги стандартов: ISO 1207, ГОСТ Р ИСО 1207-2013, ГОСТ Р 50405-92, ГОСТ 1491-80. DIN 84 активно применяются как в различных сферах машиностроения, ...
Винты высокопрочные с цилиндрической скруглённой головкой и прямым шлицем DIN 85 (винты с плоской головкой и плоским шлицем, винты с полукруглой головкой и плоским шлицем). Аналоги стандартов: ISO 1580, ГОСТ Р ИСО 1580-2013, ГОСТ Р 50404-92, ГОСТ ...

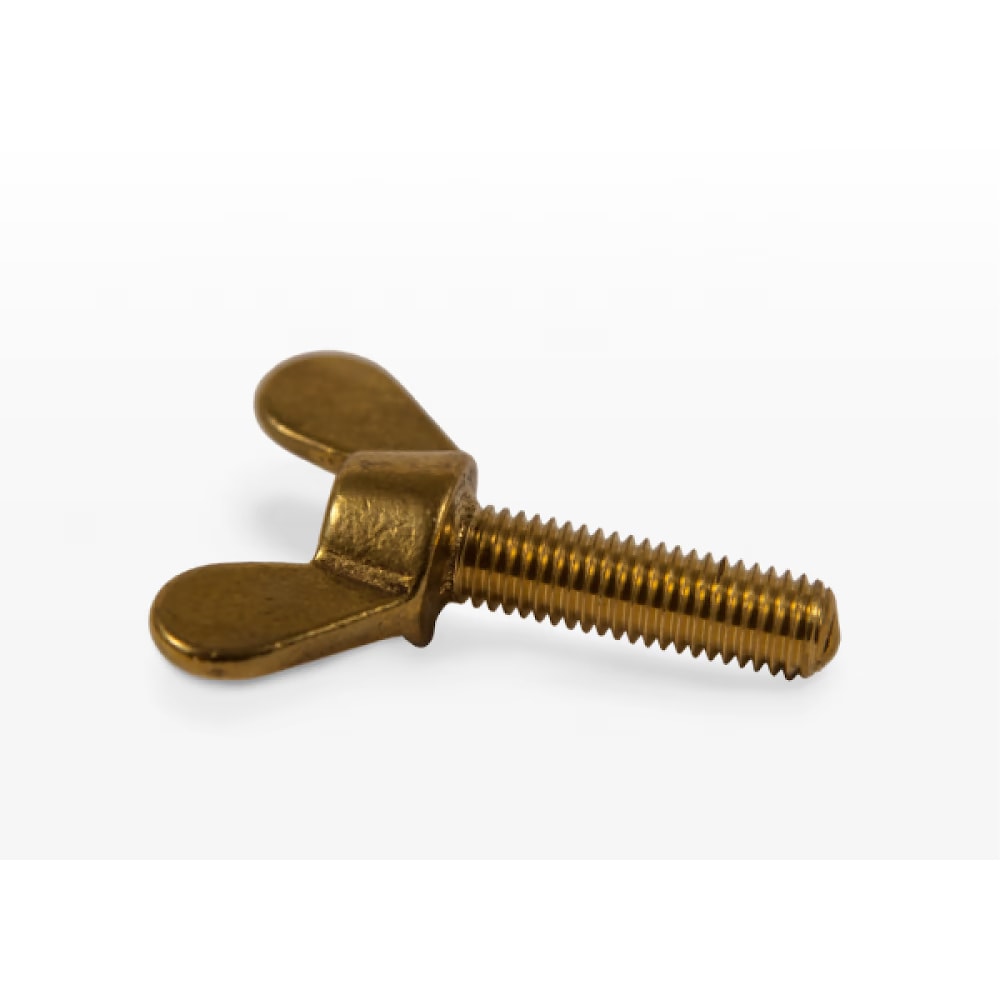

Винты-барашки высокопрочные DIN 316 (винты барашковые). DIN 316 активно применяются в различных сферах машиностроения, автомобилестроения, приборостроения и строительных отраслях для создания болтовых и винтовых соединений совместно с гайками ...

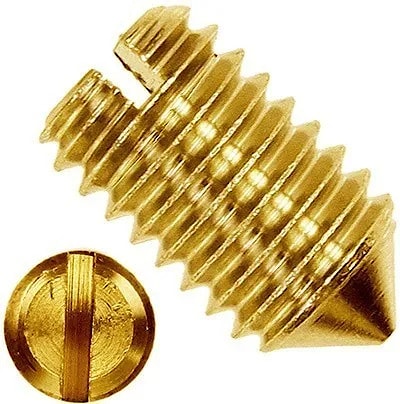

Винты установочные с прямым шлицем и острым коническим концом DIN 553 (винты стопорные). Аналоги стандартов: ISO 7434, ГОСТ 1476-93. DIN 553 активно применяются в различных сферах машиностроения и автомобилестроения для фиксации деталей и защиты их ...
