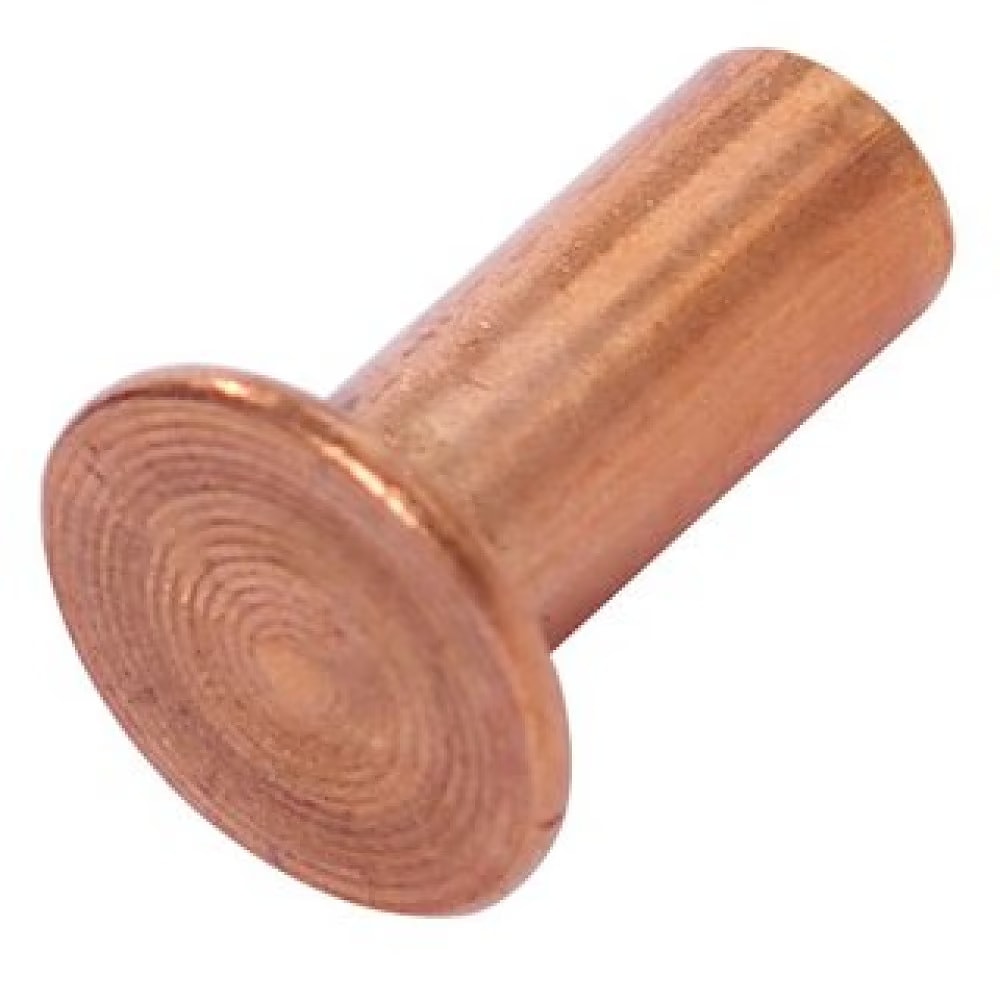

Заклёпки полупустотелые DIN 7338
Заклёпки под молоток DIN 7338 (заклёпки пустотелые, заклёпки для фрикционных накладок). Аналоги стандартов: ГОСТ 12639-80.
DIN 7338 применяются в различных сферах машиностроения и приборостроения для создания неразъёмных соединений листовых материалов совместно с молотком, поддержкой соответствующих размеров и др. Заклёпки DIN 7338 устанавливаются в заранее подготовленное отверстие, диаметр которого чуть больше диаметра стержня, далее свободный конец стержня деформируется.
- Диаметр стержня от 3 до 8 мм. Длина стержня от 8 до 30 мм.
- Варианты материалов: медь.
Заклёпки DIN 7338 выпускаются в ряде модификаций:
- тип B, глухое отверстие (полупустотелая)
- тип С, сквозное отверстие (пустотелая)
Размерный ряд заклёпок DIN 7338
| Размеры | 3 | 4 | 5 | 6 | 8 |
| d2 | 5.5 | 7.5 | 9.5 | 11.5 | 15.5 |
| d3 min. | 2.85 | 3.8 | 4.8 | 5.8 | 7.75 |
| d4 | 1.7 | 2.7 | 3.5 | 4.2 | 6 |
| e max. | 1.5 | 2 | 2.5 | 3 | 4 |
| k | 0.8 | 1 | 1 | 1.2 | 1.2 |
| r max. | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| s | 0.5 | 0.5 | 0.6 | 0.75 | 1.2 |
Если вы хотите купить заклёпки полупустотелые DIN 7338 , вы можете:
Ещё из раздела Заклепки медные

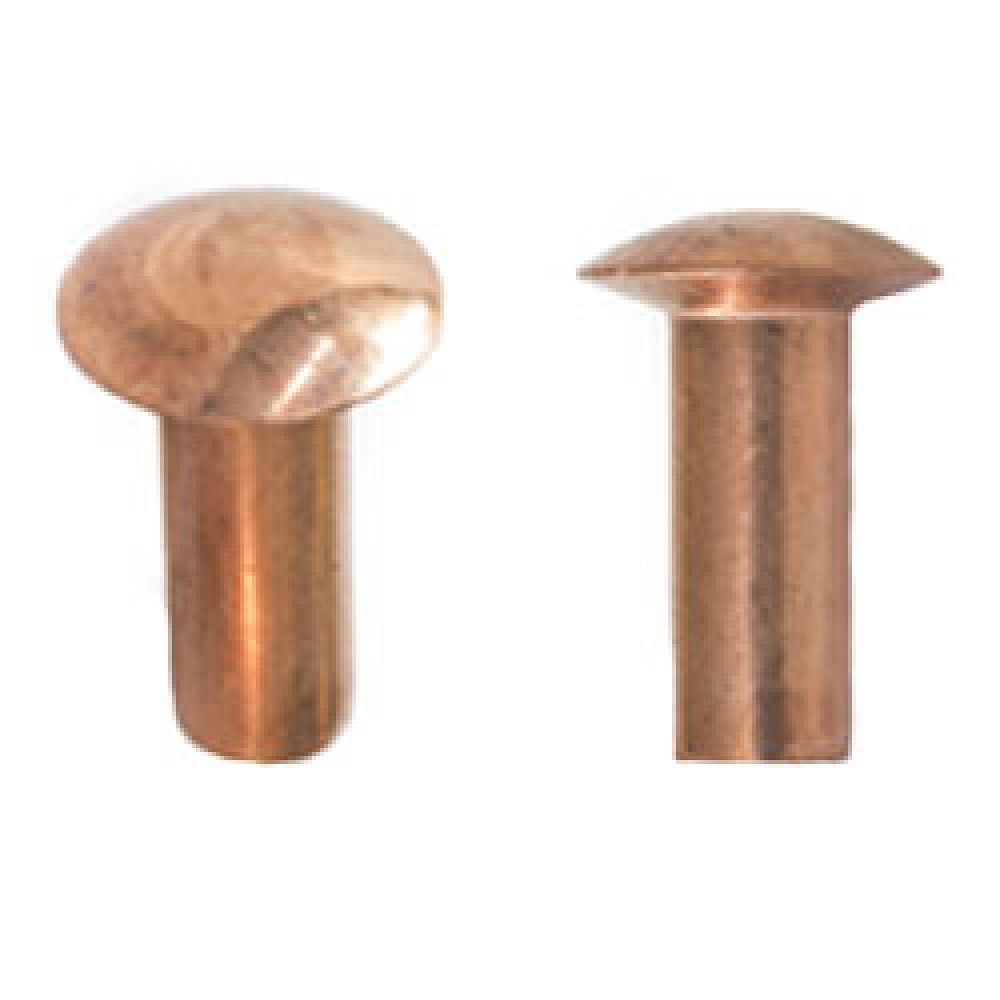

Заклёпки под молоток с полукруглой головкой DIN 660. Аналоги стандартов: DIN 124, ISO 1051, ГОСТ 10299-80. DIN 660 применяются в различных сферах машиностроения и приборостроения для создания неразъёмных соединений листовых материалов совместно с ...
Заклёпки под молоток с потайной головкой DIN 661. Аналоги стандартов: DIN 124, ISO 1051, ГОСТ 10300-80. DIN 661 применяются в различных сферах машиностроения и приборостроения для создания неразъёмных соединений листовых материалов совместно с ...
Заклёпки вытяжные DIN 7337. DIN 7337 применяются для соединения листовых твёрдых материалов в различных сферах строительства, судостроения, автомобильной индустрии и приборостроения, чаще всего при выполнении кровельных работ, совместно с ...
Заклёпки под молоток с полупотайной головкой DIN 662. Аналоги стандартов: ISO 1051, ГОСТ 10301-80. DIN 662 применяются в различных сферах машиностроения и приборостроения для создания неразъёмных соединений листовых материалов совместно с молотком, ...

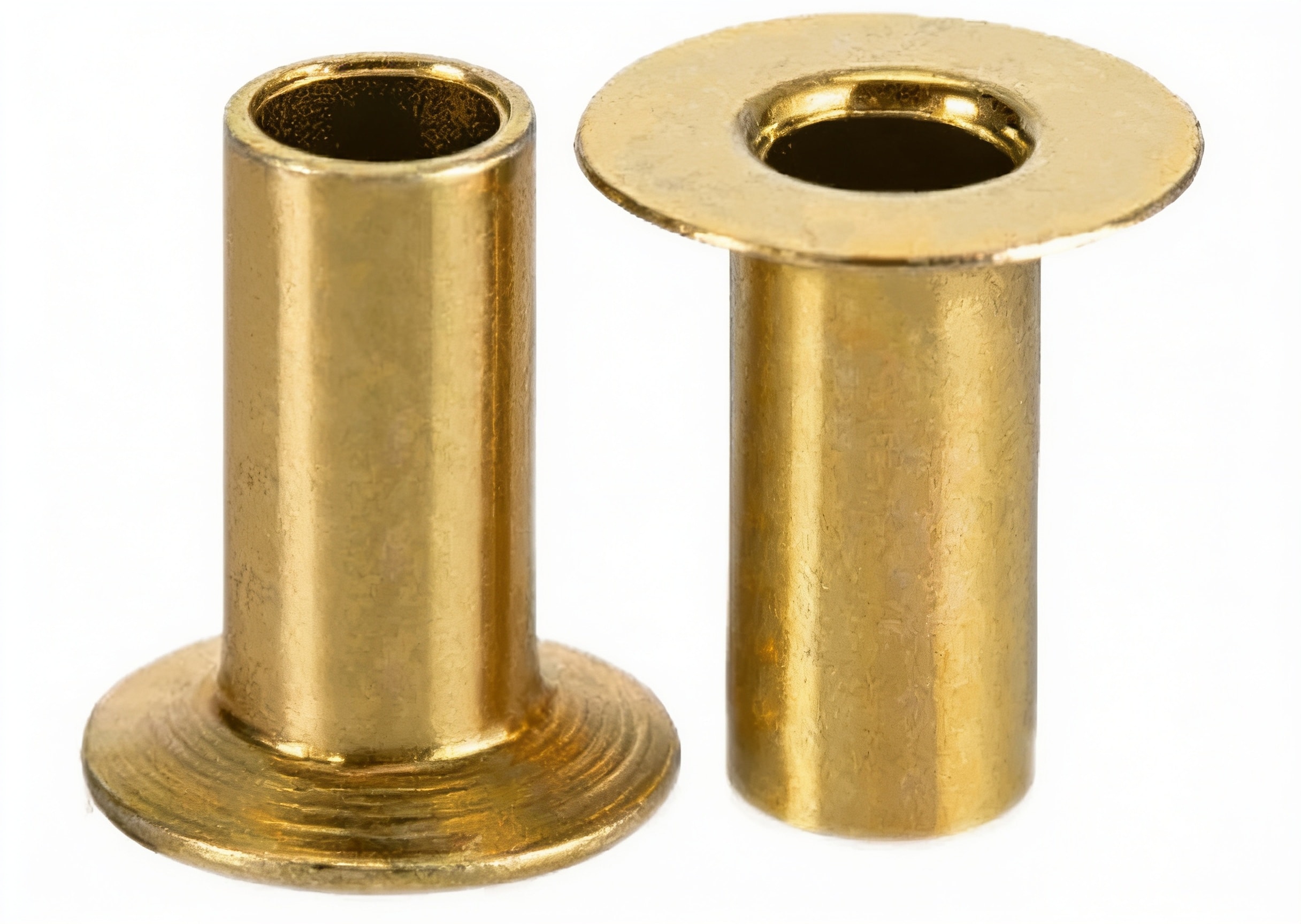

Заклёпки пустотелые DIN 7340 (трубчатые). Аналоги стандартов: ГОСТ 12638-80, ГОСТ 12639-80. DIN 7340 широко применяются в автомобилестроении, машиностроении и строительстве для создания прочных и надёжных неразъёмных соединений, способных ...
