Главная » Медный крепеж » Шайбы медные » Кольца уплотнительные DIN 7603

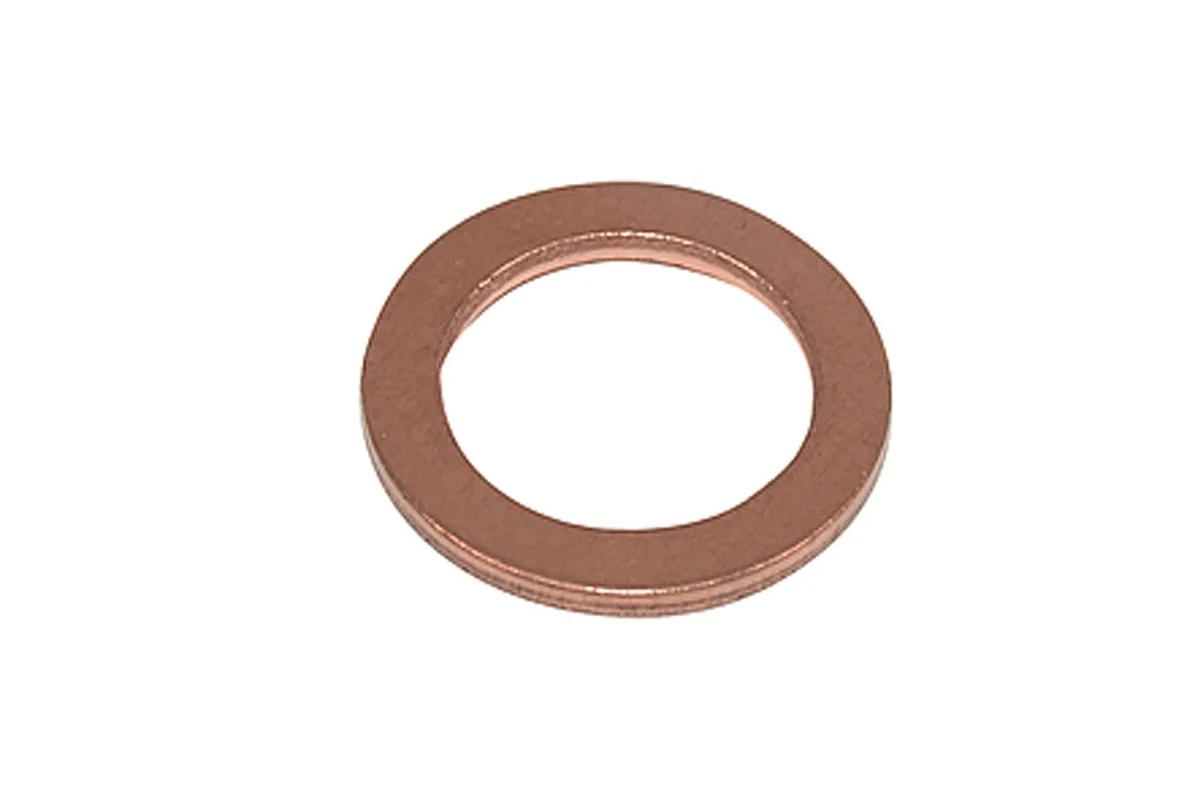

DIN 7603 Кольца уплотнительные, тип А, плоские (прокладки уплотнительные металлические, шайбы уплотнительные). ГОСТ 19752-84.

Кольца уплотнительные DIN 7603 активно применяются в машиностроении и автомобилестроении для герметизации пневматических и гидравлических систем совместно с резьбовыми пробками DIN 908 соответствующих размеров и др.

Внутренний диаметр от 4 до 60 мм.
Максимальная рабочая температура для медных колец: 300 °C, для алюминиевых: 200 °C.
Твёрдость колец: до 45 HB.
Варианты материалов: алюминий Al, медь Cu.

Размерный ряд шайб DIN 7603

Размеры	4x8	5x7.5	5x9	6x10	6.5x9.5	6.5x11	8x11.5	8x12	8x14	10x13.5	10x14	10x15	10x16
dk	4.2	5.2	5.2	6.2	6.7	6.7	8.2	8.2	8.2	10.2	10.2	10.2	10.2
d2	7.9	7.4	8.9	9.9	9.4	10.9	11.4	11.9	13.9	13.4	13.9	14.9	15.9
h	1	1	1	1	1	1	1	1/1.5	1	1	1/1.5	1	1

Размеры	10x18	12x15.5	12x16	12x17	12x18	13x18	14x18	14x20	15x19	16x20
dk	10.2	12.2	12.2	12.2	12.2	13.2	14.2	14.2	15.2	16.2
d2	17.9	15.4	15.9	16.9	17.9	17.9	17.9	19.9	18.9	19.9
h	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Размеры	16x22	17x21	17x23	18x22	18x24	20x24	20x26	21x26	22x27	22x29
dk	16.2	17.2	17.2	18.2	18	20.2	20	21.2	22.2	22.2
d2	21.9	20.9	22.9	21.9	24	23.9	26	25.9	26.9	28.9
h	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5

Размеры	23x28	24x29	24x32	26x31	26x34	27x32	28x33	30x36	32x38
dk	23.3	24.3	24.3	26.3	26.3	27.3	28.3	30.3	32.3
d2	27.9	28.9	31.9	30.9	33.9	31.9	32.9	35.9	37.9
h	2	2	2	2	2	2	2	2	2

Размеры	33x38	33x41	36x42	38x44	42x49	45x52	48x55	60x68
dk	33.3	33.3	36.3	38.3	42.3	45.3	48.3	60.5
d2	37.9	40.9	41.9	43.9	48.9	51.9	54.9	67.8
h	2	2	2	2	2	2	2	2.5
