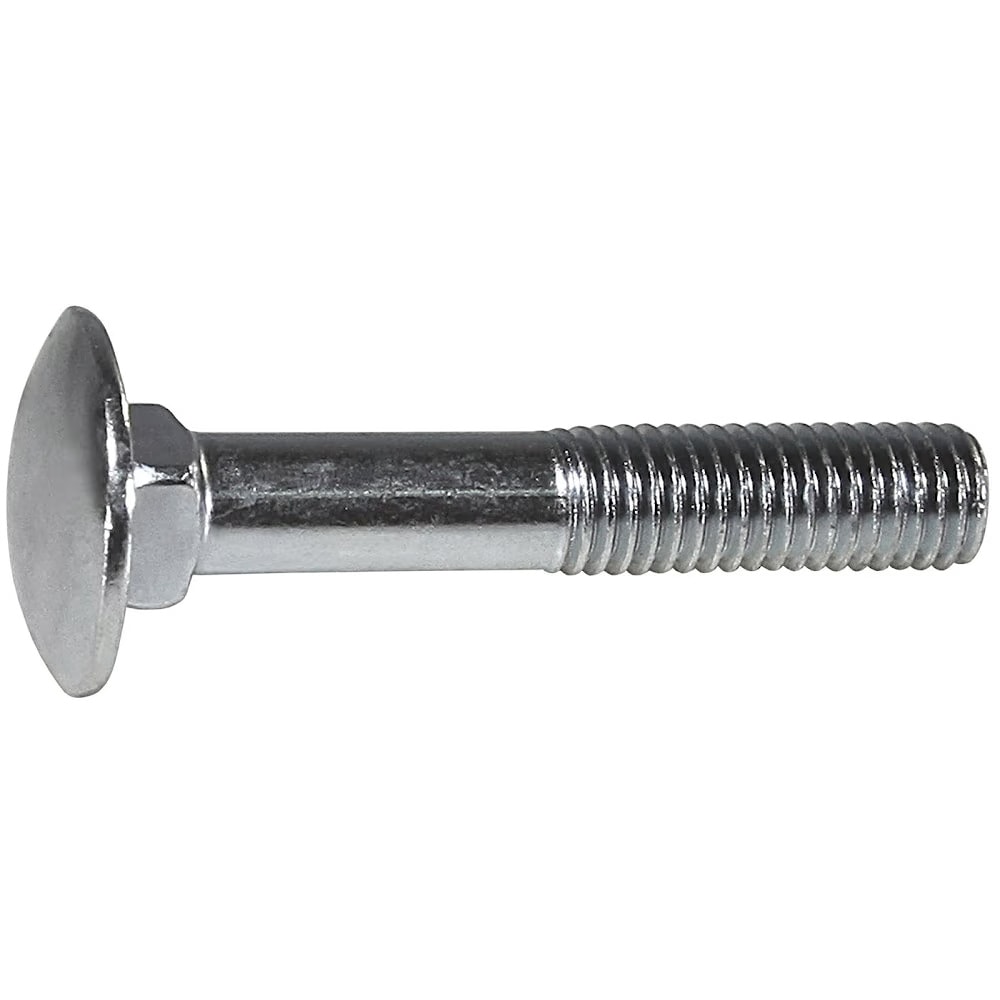

Болты мебельные DIN 603 ISO 8677 с полукруглой головкой и квадратной подголовкой
Болты мебельные с полукруглой низкой головкой DIN 603. Аналоги стандартов: ISO 8677, ГОСТ 7802-81.
DIN 603 применяются в строительстве и мебельном производстве, при монтаже деревянных и металлических конструкций совместно с гайками и шайбами соответствующих размеров и др. Квадратный подголовник предотвращает проворачивание болта при затяжке. Полукруглая головка обеспечивает эстетичный внешний вид соединения и односторонний демонтаж.
- Диаметр резьбы от М5 до М20, длина от 16 до 300 мм.
- Метрическая резьба с крупным шагом.
- Номинальная длина болта указывается до головки, вместе с квадратным подголовником.
- Классы прочности для стальных болтов: 4.6, 8.8.
- Классы прочности для болтов из нержавеющих и коррозионно-стойких сталей: А2-50, А4-70.
- Варианты материалов: сталь, сталь коррозионностойкая, латунь.
- Варианты покрытий: чёрный / без покрытия / фосфатирование, гальваническое цинкование, горячее цинкование.
Болты мебельные с полукруглой низкой головкой DIN 603 выпускаются в ряде модификаций:
- неполная резьба (аналог ISO 8677)
- полная резьба (аналог ISO 8677)
- в комплекте с гайкой (аналог ISO 8677)

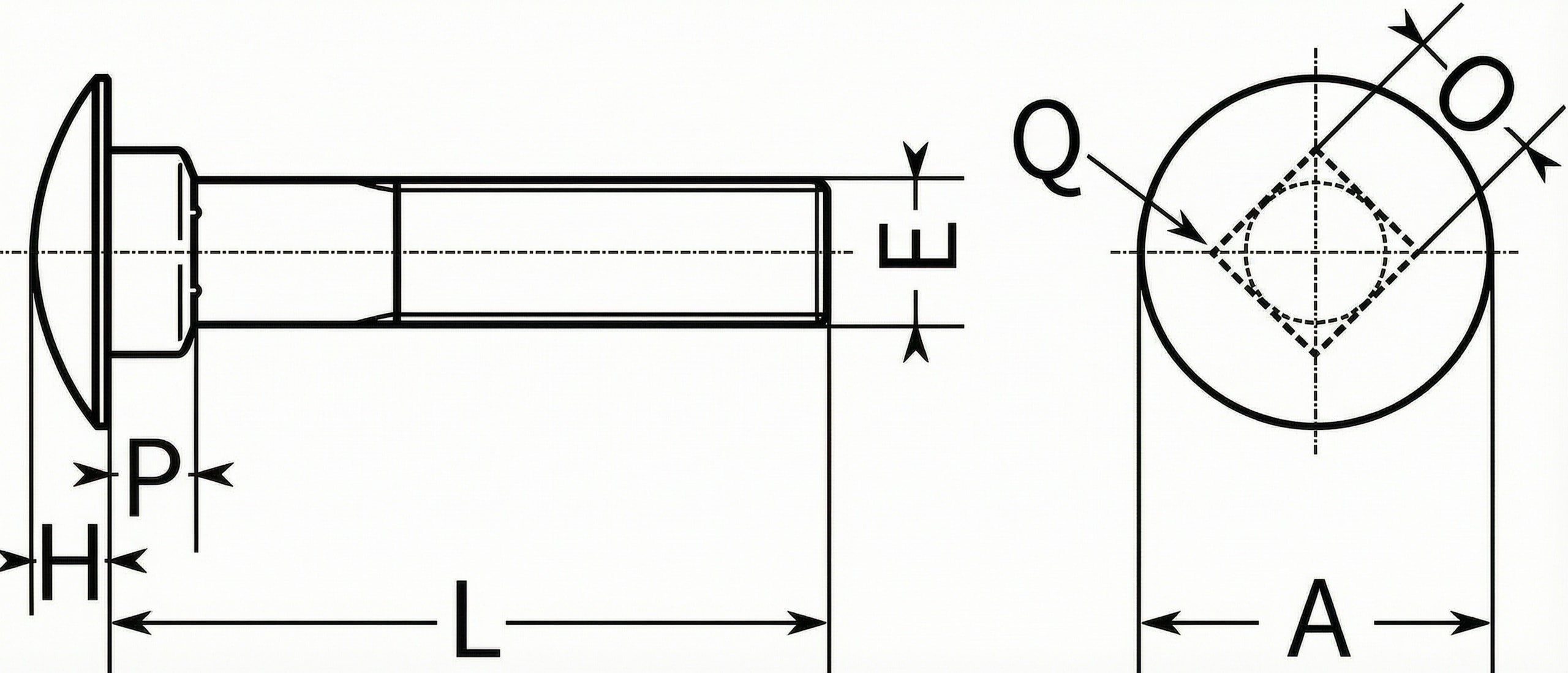

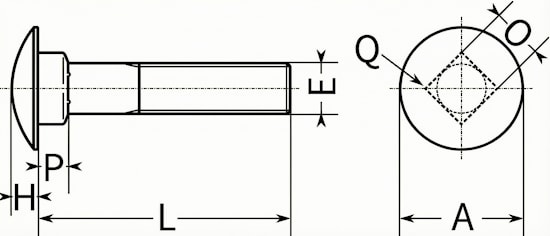

Размерный ряд болтов DIN 603
| Диаметр, E | Диаметр головки A, дюйм | Высота головки H, дюйм | Ширина квадрата O, дюйм | Глубина подголовника P, дюйм | Радиус Q, дюйм | ||||
| Max | Min | Max | Min | Max | Min | Max | Min | Max | |
| #10 | 0,469 | 0,436 | 0,114 | 0,094 | 0,199 | 0,185 | 0,125 | 0,094 | 0,031 |
| 1/4" | 0,594 | 0,563 | 0,145 | 0,125 | 0,260 | 0,245 | 0,156 | 0,125 | 0,031 |
| 5/16" | 0,719 | 0,688 | 0,176 | 0,156 | 0,324 | 0,307 | 0,187 | 0,156 | 0,031 |
| 3/8" | 0,844 | 0,782 | 0,208 | 0,188 | 0,388 | 0,368 | 0,219 | 0,188 | 0,047 |
| 7/16" | 0,969 | 0,907 | 0,239 | 0,219 | 0,452 | 0,431 | 0,250 | 0,219 | 0,047 |
| 1/2" | 1,094 | 1,032 | 0,270 | 0,250 | 0,515 | 0,492 | 0,281 | 0,250 | 0,047 |
| 5/8" | 1,344 | 1,219 | 0,344 | 0,313 | 0,642 | 0,616 | 0,344 | 0,313 | 0,078 |
| 3/4" | 1,594 | 1,469 | 0,406 | 0,375 | 0,768 | 0,741 | 0,406 | 0,375 | 0,078 |
| 7/8" | 1,844 | 1,719 | 0,459 | 0,438 | 0,895 | 0,865 | 0,469 | 0,438 | 0,094 |
| 1" | 2,094 | 1,969 | 0,531 | 0,500 | 1,022 | 0,990 | 0,531 | 0,500 | 0,094 |
Если вы хотите купить болты мебельные DIN 603 ISO 8677 с полукруглой головкой и квадратной подголовкой , вы можете:
Позвонить:
