Гайка круглая шлицевая DIN 70852

Гайка шлицевая DIN 70852 применяется совместно с шайбой многолапчатой по DIN 70952 в различных сферах машиностроения
для фиксации подшипников и втулок на валах от осевого смещения.

Монтаж шайбы многолапчатой осуществляется на вал таким образом, чтобы внутренняя лапка попала в продольный паз на валу.

Наружные лапки должны быть наклонены в стороны гайки шлицевой.

Шлицевая гайка устанавливается фаской к шайбе, осуществляется затяжка гайки и соответствующий осевой натяг в резьбе.

Затяжка гайки шлицевой осуществляется с помощью специальных ключей КГЖ.

После этого одна или несколько наружных лапок шайбы загибаются в шлицы гайки, за счет чего и осуществляется её фиксация.

Диаметр вала от 10 до 90 мм.

Материал: сталь.

Класс твердости гаек шлицевых: 17 Н.

Покрытие: чёрная/без покрытия/фосфатирование

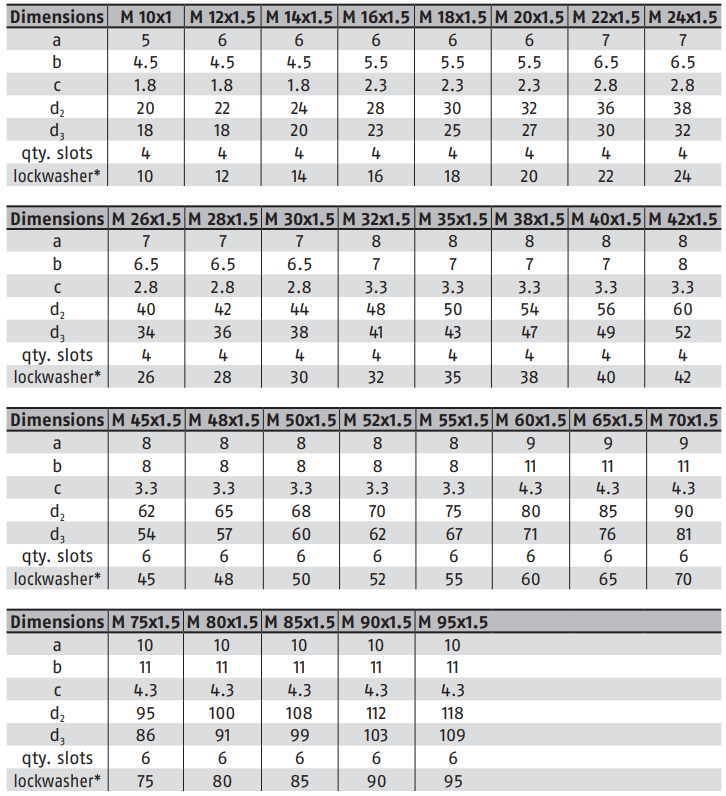

Размеры шлицевых круглых гаек DIN 70852 в мм
